           <Steely>
         |


        |

            a small robotic steeldrum
          Godfried-Willem
            RAES
          2021-2022

         |




In our instrument collection at the Logos Foundation, we had a small steeldrum
  since a very long time. It used to be a part of my setup as a percussionist
  in the Logos group since the late sixties of last century. It's an eigth notes
  pentatonic instrument tuned to A.
With
  it's eight notes, it looked like a quite easy undertaking to get it automated.

However there are a few
  pittfalls and specific problems to cope with. The very first experiments we
  performed revealed that clamping the instrument rigidly to a structure is detrimental
  to the sound and its resonance. The instrument as a whole must be left free
  to resonate! Thus we had to design a way of suspending the steeldrum freely.
  We used two suspension points and two soft neoprene shock absorbers with 6 mm
  threads:

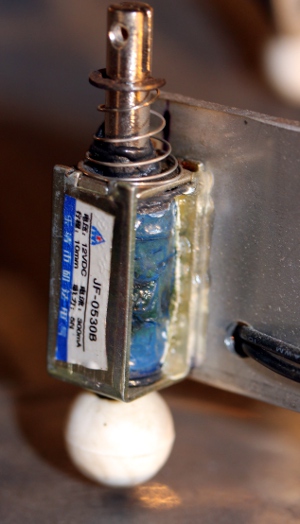

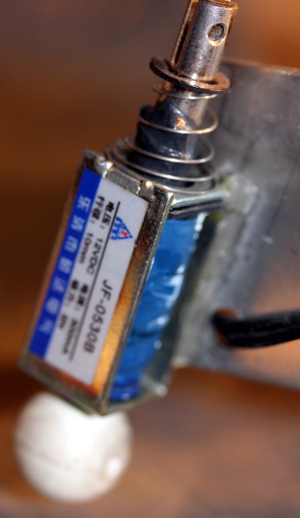

  For a good sound, it is fundamental to use the right material for the beaters:
  soft rubber seems to work best here. We used small Chinese made solenoids (Banggood)
  to drive the beaters and welded adjustable holders for mounting them:
.
As soon as I released the first details of this robot in the making on the
  internet, I got reactions from people with regard to the name 'Steely'. Dennis
  Bathory-Kitz suggested 'Dan ' as a better name for it. I had to lookup what
  he could have meant here as I had no clue... Wikipedia revealed Dan Steely must
  once have been an obscure although pretty well known pop group. That explains
  why I missed the reference, popmusic being completely absent from my personal
  musical backgrounds... But also, as I got to learn, it is the name of a giant
  dildo appearing in William S. Burroughs 'Naked Lunch'...
In the firmware for the PIC microcontroller steering this robot, we implemented
  not only the usual velocity sensitivity, but also automatic note repetitions
  using the key-pressure command. A pretty new feature in this robot is its inherent
  protection against note overloads that could challenge the duty cycle limits
  for the solenoids used. To achieve this, we implemented a death-time after each
  pulse. Note-on commands received during this time interval will be neglected
  by the robot. Note that the death time increases with increasing velocities.
The circuit uses L298N standard bridge drivers, here merely used as switches.
  Due to this, the solenoids could be connected between ground and chip output.
Circuit Overview:
 There is no power-on
  relay in this circuit as we use the enable inputs on the bridge chips as power
  on/off switches.

  This little robot can be used fully stand-alone, as an interactive, gesture
  controlled, sound sculpture. This was achieved by designing a radar based data
  acquisition system for gesture recognition. This
  system is described here. For stand-alone operation, a short patch cable
  has to be connected between the radar sensor and the MIDI input of the robot.
  This connection has to be established before power-up of the robot.

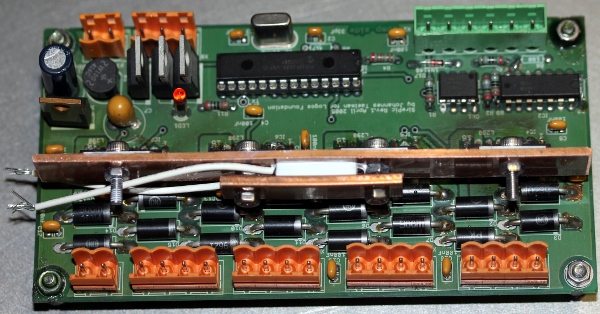

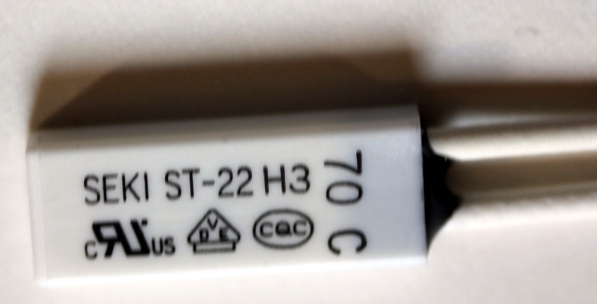

  In 2025 we added a temperature sensor on the bridge driver chips. Whenever these
  chips get too hot (>70 degrees Celsius) this temperature switch will turn
  off the solenoid power. Power will be restaured automatically as soon as the
  temperature of the chips cooled down to ca. 50 degrees Celsius.
This is an overview over the circuitry:
 Midi implementation:

  - note-off, release not implemented

  - note-on, velocity implemented

  - key-pressure implemented (for note repetitions)

  - controllers:

      - controller #30: set repetition speed for all notes. Value 0 cancels
        all repetitions

      - controller #66: power on/off

      - controller #69: Lights automation on or off. By default this is ON.

      - controller #123: all notes off



  - channel aftertouch: not implemented

  - pitch bend: not implemented

  - Midi channel: 7 (0ffset 0), cannot be changed.

Lights:
  - Notes 120 and 121 are tubular tungsten lightbulbs mounted left and right
    below the grip. These are 24V bulbs

  - Note 122: steers the assemblies of white LED's on the chassis. There are
    3 modules, each 12V, connected in series.

Technical specifications:
  - size: 400 x 400 x 400 mm

  - weight:

  - power: 230V ac

  - midi channel: 7 (offset 0)

  - radar sensor: 24 GHz, Power 16 dBm (RSM1700)

  - Insurance value: 2800 Euro.

Design and construction: dr.Godfried-Willem
  Raes (2021-2022)
Collaborators on the construction of this robot:
  - Philippe Druez

  - Johannes Taelman (PCB, 2005)

Music composed for this robotic instrument:
Godfried-Willem Raes 'Pentademon' for steely.(2022) [embedded 6 little pieces]
Godfried-Willem Raes 'Magische Vierkanten: #3' (2025)
Kristof Lauwers 'in the making' (2022)

Nederlands:
 <Steely>
De geschiedenis van de steel-drum is verweven met koloniaal imperialisme, slavenhandel
  en kristelijk religieuze repressie: het instrument ontstond immers uit de repressie
  van de uitbundige carnavalvieringen die in Trinidad sinds ca.1860 tot een groot
  volksfeest waren uitgegroeid en waarbij de kristelijke onderdrukkers de plaatselijke
  tamboo-bamboo bands verboden en de instrumenten in beslag namen. Die bands waren
  op zich al een substituut voor de oorspronkelijke tribale Afrikaanse trommen
  die tot de kultuur van de geimporteerde slaven behoorden en die vanaf 1884 streng
  verboden werden. Na verschillende aanvallen van westers imperialisme, bleef
  de bevolking achter met de lege olievaten van de westerlingen op hun stranden.
  Industrieel afval dus. Die olievaten werden gebruikt als grondstof voor de vervaardiging
  van de steel-drums in de Caraiben sedert 1930-1940. De steel drum is sedert
  zijn ontstaan de karnavalvieringen ontgroeid en leidde tot het ontstaan van
  redelijk grote ensembles, de steel-bands die ook vandaag nog bestaan en populair
  zijn. Enkele ervan zijn gevestigd in Nederland en in het Verenigd Koninkrijk,
  de koloniserende mogendheden van toen. De steel-drums die in die ensembles worden
  gebruikt omvatten een hele familie instrumenten, van sopraan tot tenor en bas.
  Hoewel chromatisch gestemde sopraan instrumenten wel voorkomen, zijn de bands
  evenwel duidelijk diatonisch (pentatonisch zelfs veeleer...) georienteerd. De
  bas instrumenten hebben dan ook vaak slechts twee of hooguit drie tonen.
Een kleine steeldrum maakte al sedert de vroege jaren zeventig
  deel uit van mijn slagwerkinstrumentarium in de Logos groep. In de jaren '80
  raakte mijn slagwerkinstrumentarium evenwel meer en meer aan de kant geschoven
  ten bate van enerzijds de klarinet en anderzijds mijn eigen zelfontworpen elektronika.
  Na zodoende ettelijke decennia opgeborgen te zijn geweest, prikkelde het instrumentje
  opnieuw mijn aandacht in de door corona virussen geteisterde en daardoor van
  publieke aktiviteiten gespeende eindejaarsperiode van 2021. We vatten het idee
  op om er toch een automaatje van te maken.
Op
  het eerste gezicht leek dit een eerder rechttoe- rechtaan onderneming van beperkte
  omvang te worden, maar vanzodra we de eerste proefopstellingen uitvoerden bleek
  dat toch wat kort door de bocht. Eerst en vooral bleek het niet mogelijk de
  steeldrum zelf in een rigiede gelaste struktuur vast te klemmen zonder daarbij
  de hele resonantie van het instrument in het gedrang te brengen. Een vrije en
  elastische ophanging bleek dus een absolute voorwaarde voor een goed resultaat.
  Vandaar dus de ophanging van de steeldrum met twee M6 schokdempers in zacht
  neopreen.



  Maar ook het aanslaan van de acht gestemde vlakjes in de kuip van het instrument
  was minder eenvoudig dan aanvankelijk gedacht. De kuipvorm van het instrument
  dikteert een voor elk toonvlak andere aanslaghoek tegenover de basisplaat waardoor
  plaatsing van de elektromagneten op een vlakke cirkelvormige drager geen goed
  resultaat kon opleveren. Elke elektromagneet moest dan ook op een eigen onafhankelijk
  afregelbare drager gemonteerd worden. Vandaar onze montage op M10 draadstangen
  met aangelaste montageplaatjes voor de elektromagneten.
Het materiaal waarmee de toonvlakken aangeslagen moeten worden
  is van groot belang voor het verkrijgen van een goede klank. Te harde kloppertjes
  leiden tot een lelijk en metaliek geluid en heel wat experimenten waren nodig
  vooraleer we tot een aanvaardbaar resultaat konden komen. Wat het aanslaan zelf
  betreft stonden we voor de keuze om ofwel aan te slaan bovenaan, dus zoals een
  bespeler dat zou doen, ofwel. van onderuit. Die laatste mogelijkheid is technisch
  gesproken superieur omdat we dan de zwaartekracht kunnen gebruik om de kloppertjes
  te laten terugvallen. Daar staat echter tegenover dat zulke montage het speelmechanisme
  van het geautomatiseerde instrument geheel zou verbergen waardoor de verleidingskracht
  van het instrument zeer zeker zou worden verminderd. Dus toch maar geopteerd
  voor een zichtbare bovenop montage en de daardoor noodzakelijke toepassing van
  terugslagveren om de kloppertjes te laten terugkeren naar hun hangende rusttoestand.
Om de prijs zoveel mogelijk te drukken -we moeten immers al jaren
  zien te overleven zonder enige subsidie- opteerden we voor het gebruik van goedkope

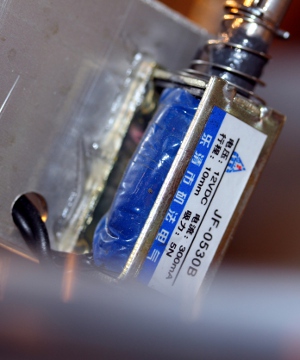

  Chinese Banggood elektromagneetjes. Volgens het label op de spoeltjes zouden
  het 12V exemplaren moeten zijn die een stroom trekken van 300 mA en daarbij
  een kracht opleveren van 5 N bij een trajekt van 10 mm...

  Daarvan bleek evenwel een en ander helemaal niet te kloppen. Bij 12 V trekken
  ze een stroom van 1 A en bij een stroom van 300 mA staat er een spanning over
  van 4.2 V. Hun koude DC weerstand is ca. 12.3 Ohm. Na wat experimenteren en
  meten, besloten we ze te gebruiken met een spanning van 24 tot 33 V met een
  duty cycle van minder dan 10% en pulsduren van hooguit enkele millisekonden.
  Aangezien we nog enkele PIC-processor boards op voorraad hadden van het type
  ontworpen en gebruikt voor onze <Sire>-robot en omdat deze acht spoelen
  kunnen aansturen, leek dat een goede oplossing. Op dit board worden geen MOSFET's
  gebruikt maar wel vier brug-drivers van het populaire type L298N. Dit is het
  schema:
De enable ingangen op de brugdrivers gebruikten we als power-on
  switch, bestuurd met midi controller 66. De drie MOSFET's op de print worden
  hier gebruikt voor het besturen van de lampjes. Twee buisvormige 24V gloeidraadlampes
  werden onderaan de bovenste dwarsversterking met het handvat gemonteerd. Deze
  lampjes worden automatisch geschakeld in funktie van de aktieve kloppertjes,
  zolang controller 69 geset blijft. Een derde lichtbron werd op het onderchassis
  aangebracht en bestaat uit drie witte LED modules met een 12V werkspanning.
  Deze modules zijn in serie geschakeld en gemapt op midi noot 122.
Dit is het overzicht over het geheel van de schakelingen:

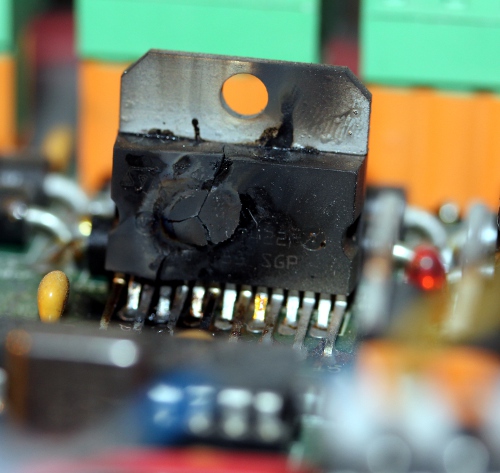

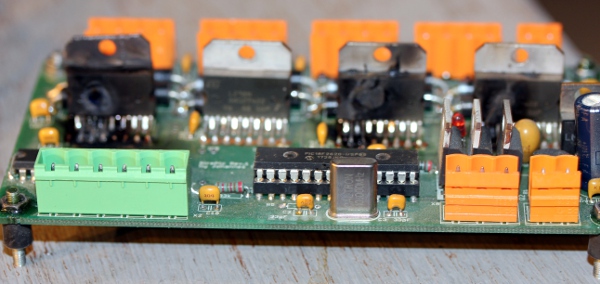

In 2025 brachten we een thermische beveiliging aan voor de brugdrivers,
  nadat ze de geest gaven op een tentoonstelling in Sint-Truiden met als gevolg

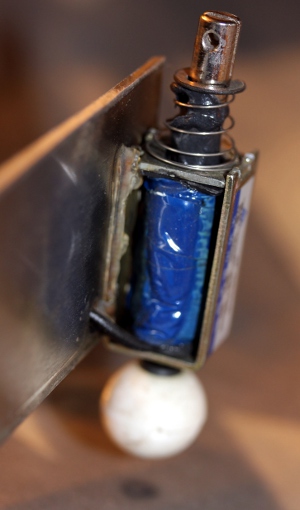

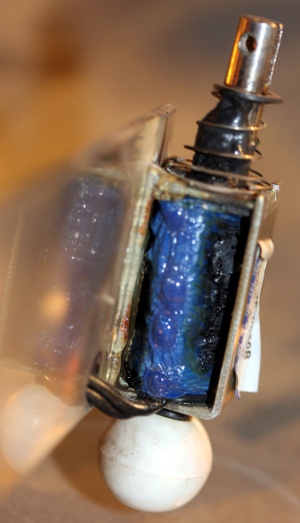

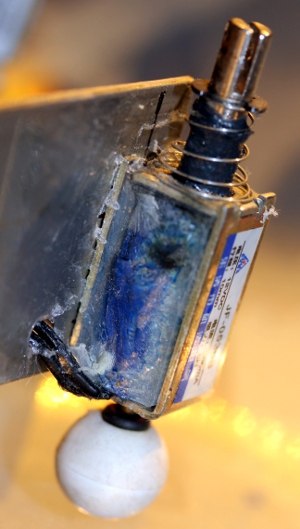

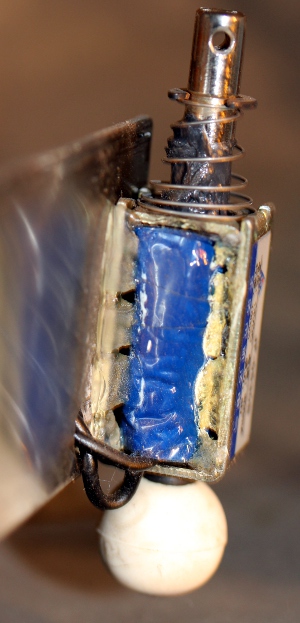

  het uitbranden van alle elektromagneten. Wanneer in de huidige versie de temperatuur
  op de koelvin van de brugdrivers de grens van 70 graden te boven gaat, wordt
  de stroomtoevoer naar de elektromagneten afgesneden. Die stroom wordt automatisch
  weer ingeschakeld wanneer de temperatuur voldoende is gezakt.

Building logbook / Bouwdagboek:
Omdat ons vaak wordt gevraagd hoeveel werk en tijd kruipt in,
  en nodig is voor, het bouwen van dergelijke muzikale robotten, houden we ook
  voor <Steely> een beknopt en geilllustreerd bouwdagboek bij:
  - 26.12.2021: Eerste stappen in de konstruktie: samenbrengen van geschikte
    onderdelen en materialen. ontwerpideen en bouwvereisten opgesteld. De kleine
    Banggood elektromagneten zouden hier een toepassing kunnen vinden. Volgens
    het label zijn het 12 V magneten en zouden ze een stroom trekken van 300 mA.
    De kracht, volgens het label, is 5 N. Maar, al bij de eerste elektrische tests
    blijken ze bij 12 V bijna 1 A te trekken... Wanneer we er een stroom van 300
    mA doorheen laten vloeien, staat er een spanning over van 4.2 V.


  - 27.12.2021: Elastische ophanging van de steeldrum zelf blijkt essentieel
    voor een goede klank. Begin konstruktie van de basisplaat en van de eerste
    kloppertjes.

  - 28.12.2021: Instelbare houders voor de klopperjes gelast en gemonteerd.


  - 29.12.2021: Alle houders voor de kloppertjes zijn nu gelast:

    Meteen ook aan aansluitmodule gemaakt voor de netstroom aansluiting met zekering
    en IEC konnektor evenals twee MIDI- konnektors met degelijke DIN chassisdelen.
    (Preh).

  - 30.12.2021: Eerste montage van de kloppertjes op de basisplaat. Bouw van
    een geschikte analoge voeding. Hiervoor kunnen we een oude halogeen verlichtingstransformator
    (22V - 100VA) gebruiken. Stabilisatie is onnodig voor dit instrument. We moeten
    er echter wel op bedacht zijn dat de piekstroom tot 16 A kan oplopen. Een
    hele dikke bufferelko (47 mF / 40 V ) lijkt dus wel aangewezen.


  - 31.12.2021: Bedrading van de kloppertjes en de konnektors voor het PCB.

  - 01.01.2022: Versie 1.0 van de firmware voor de PIC microcontroller geschreven
    en getest

  - 02.01.2022: Implementatie van <Steely> als robot in het robotorkest
    binnen GMT. Redaktie van de noodzakelijke testkode.

  - 03.01.2022: Ontploffing van een L298 brugdriver veroorzaakt door een kortsluiting
    in de Chinese spoeltjes: de M3 boutjes mogen absoluut niet tegen de wikkeling
    komen! Herstelling uitgevoerd en tegen de namiddag konden we ter gelegenheid
    van mijn zeventigste verjaardag -met reuze wafelbak- <Steely> alvast
    een kleine en voorlopige demonstratie laten geven. Genodigden voor deze demo
    waren Philippe Druez, Heide Bertam, Alain Van Zeveren, Anne Christine Van
    Bunder, Matthias Streulens, Ignace en Florence De Keyser, Kristof Lauwers,
    Emilie De Vlam, Moniek Darge, Eva de Groeve, Mattias Parent, Kurd Vandevelde,
    Valerie Bouckaert, Gerd Jeurissen, Lara Van Wynsberghe, Johannes Taelman,
    Peter en An Van Lancker, Machteld Vandenabeele. Korte video gepost op Facebook.


  - 08.01.2022: Alle kloppertjes zo goed als mogelijk afgeregeld. M10 tigen
    afgeslepen waar nodig. Uitstekende delen hinderden immers het vrij bewegen
    van de wielen. De vier wielen -van chinese makelij- goed vastgezet op de basisplaat.
    Verder werk aan de firmware. Hier voorzien we na elke aanslag, een dode tijd
    evenredig met de duur van de aanslagpuls, zo dat de duty cycle ten allen tijd
    binnen de grenzen van het toelaatbare kan blijven. Wanneer gebruikers de kloppertjes
    sneller proberen te laten slaan dan wat toelaatbaar is, zal deze automaat
    de instruktie gewoonweg weigeren.

  - 09.01.2022: De eerste werkbare versie van de firmware is nu zo goed als
    afgewerkt. Een ontlaadweerstand over de bufferelko is erg wenselijk, om een
    luide tik bij het inschakelen te vermijden. De testkode is voorlopig nog ondergebracht
    in GMT onder de <Rodo> robot.

  - 10.01.2022: Firmware verbeterd en uitvoerig getest. Testkode onder GMT in
    orde gebracht, <Steely> is nu een onafhankelijke robot in het orkest
    en heeft ook zijn eigen testmodule in GMT.

  - 11.01.2022: Het PCB met de ontplofte L298 brugdriver hersteld. L298 vervangen
    door een nieuw exemplaar. Het lossolderen van de ontplofte chip was geen sinecure.

  - 12.01.2022: Kristof Lauwers aan het werk voor een namuda studie met <Steely>
    en Emilie De Vlam. Eerste ontwerpen voor in te bouwen radarinterfaces uitgetekend.

  - 13.01.2022: Verder werk aan de ontwikkeling van het radar interface voor
    <Steely>, uitgaand van ons ontwerp uit 2017:

    Het PCB hiervoor moeten we in elk geval herzien, om het te doen passen op
    het chassis van Steely.
  - 14.01.2022: Verder werk aan het PCB voor het radar interface. Omwille van
    de afmetingen van het board verzaken we aan heel wat features uit het originele
    ontwerp: geen midi-in, geen midi-thru en ook geen differentiele uitgangen:



  - 15.01.2022: Het verschil tussen de twee mogelijke radar sensors hier is
    gelegen in de openings- en afstraal hoek: RSM1700: Horizontaal en vertikaal
    70 graden, voor de RSM1650 (of IPM165) is het horizontaal 80 en vertikaal
    32 graden. Afgestraald microgolfvermogen is voor beide sensors gelijk: 16dBm,
    de frekwentie eveneens: 24 GHz. Versie 1.0 voor de firmware voor dit radarboard
    afgewerkt. Dit kunnen we uiteraard maar pas testen wanneer we ook de hardware
    in elkaar gesoldeerd en getest hebben.

  - 16.01.2022: Printontwerpen naar Polo verstuurd voor het maken van de nodige
    films. Hier is het ontwerp (200%):


  - 23.01.2022: PCB belicht, ontwikkeld, geetst en bestukt:
Enkele
    onderdelen ontbreken nog hier... niet op voorraad en dus besteld bij Farnell.
    Intussen maakten we ook een ontwerp dat de oude PIC-radars moet kunnen vervangen...
  - 27.01.2022: debug sessie op de hardware van het radar board: we moeten voor
    de eerste trap een inverterende konfiguratie nemen en op de niet inverterende
    ingang 1.65V als referentie plaatsen. Nu kunnen we DC koppeling tussen de
    trappen toepassen en komt de 2u2 kondensator te vervallen. De uitgangsimpedantie
    van de sensor zelf is ca. 200 Ohm. De CMP02 komparator heeft helemaal geen
    pull-up weerstand nodig en ook een zener om de spanning te begrenzen is overbodig.
    Dit is het gekorrigeerde schema:


  - 28.01.2022: Verder werk aan de firmware en de embedded kompositiekode voor
    de PIC processor op het radar board.

  - 29.01.2022: Eerste poging tot elastische inbouw van het sensorboard op de
    robot.


  - 30.01.2022: Verdere ontwikkeling van kode voor embedded komposities. Duurzaamheidstests
    van de firmware.


  - 01.02.2022: Vijf embedded stukjes afgewerkt voor het radar interface. Probleem
    met het foutief werkend display opgelost: de M3 moer in de linkeronderhoek
    van het PCB veroorzaakte een kortsluiting in de bit0 lijn van de 74LS247 chip.

  - 02.02.2022: Duurzaamheids en stabiliteitstests met het radar interface.
    Witte LED modules toegevoegd en gemonteerd op het onderchassis. Dit zijn drie
    12 V modules die we in serie schakelden zodat ze ook bij de onbelaste voedingsspanning
    van 34 V veilig ingeschakeld kunnen blijven. Alle schroefjes waarmee de banggood
    magneten zijn vastgezet, vastgelijmd met cyaanacrylaat gel (Pattex). Idem
    voor de DIN chassisdelen. Zesde stukje toegevoegd in de radar kode. 'Me fecit...'
    plaatje vastgelijmd.

  - 03.02.2022: 24h test passed.

  - 04.02.2022: <Steely> vertrekt naar een tentoonstelling rond audio
    art in de Kunstakademie van Tielt.

  - 21.03.2022: <Steely> keert terug van de tentoonstelling in Tielt waar
    hij onafgebroken mocht spelen gedurende zes weken. Nu wordt hij klaargemaakt
    voor zijn interaktieve deelname aan het koncert van 23 maart in de Logos Tetraeder.

  - 28.02.2023: <Steely> checked and found fully o.k.

  - 17.09.2023: <Steely> doet mee aan de opstelling met het interaktief
    robotorkest in de Hnita hoeve in Heist-op-den-Berg. Begeleider en animator
    daar is dr.Hans Roels. Ook <Ake>, <Toypi> en <3Pi> zijn
    van de partij.

  - 10.12.2024: <Steely> krijgt een partij in de Magische Vierkanten van
    Godfried-Willem Raes.

  - 01.06.2025: <Steely> opgesteld als interaktieve robot in Sint-Truiden,
    samen met <Kazumi>.

  - 11.08.2025: Slecht nieuws bereikt ons vanuit Sint-Truiden: <Steely>
    doet het niet meer...

  - 22.08.2025: <Steely> terug in ons atelier voor herstelling: Hij blijkt
    grondig stuk: alle solenoids zijn uitgebrand en gesmolten en ook de print
    is helemaal uitgebrand...


Mogelijke oorzaken: sabotage,
    een nieuw geinstalleerd alarmsysteem op 24Ghz, een ventilator voor de radar,
    een boen/veeg/schuurmachine vlakbij <Steely>, een fatale crash van de
    PIC microprocessor, opzettelijke storing middels GSM's in de buurt...
  - 23.08.2025: Begin herstelling / rekonstruktie van <Steely>: alle solenoiden
    weggenomen.









Deze zijn te vervangen
    door hetzelfde type 12V, 12 Ohm. Opgelet, want gelijkaardige solenoiden gelabeld
    als 12V met exact dezelfde vorm hebben we ook in stock, maar die hebben een
    DC weerstand van slechts 6 Ohm en kunnen beslist niet worden gebruikt in Steely.
    De pulsstroom zou 5.5A bedragen wat veel meer is dan wat de L298N's aankunnen.
    Het originele type draagt het typenummer JF-0530B.
  - 24.08.2025: PCB zorgvuldig van alle doorgebrande onderdelen ontdaan, een
    werkje dat ons -gezien het feit dat we hier te maken hebben met een dubbelzijdige
    print- meer dan vijf uur heeft gekost. Nieuwe onderdelen ingesoldeerd en microprocessor
    (de oude was ook helemaal stuk) vervangen en van firmware voorzien. Om herhaling
    van doorbranden te voorkomen monteerden we een koperen strip over de massa-
    en koelvlakken van de brugdriver chips en op deze strip een temperatuursensor
    die opent vanzodra de temperatuur groter wordt dan 70 graden.
Die
    sensors hadden we nog op voorraad want we gebruikten ze ook voor de beveiliging
    van de registermagneten in onze <Cemba> robot die we bouwden voor Berlijn.
    Hier is het datablad voor deze
    temperatuurschakelaars. Hier een foto van de herstelde print met temperatuurbeveiliging:

We hebben de firmware nog
    eens uitvoerig getest op de skoop. Het bereik van de velocities gaat van 3
    ms tot 9.5 ms. Aangezien er steeds een dode tijd geimplementeerd is van tweemaal
    de velocity, is de maximale repetitiesnelheid nu 17.5 Hz bij maximale velocity,
    iets wat de kloppertjes heel zeker niet kunnen halen.
  - 25.08.2025: Alle elektromagneten opnieuw gemonteerd, deze keer met M3x12
    hex-inbus boutjes voorzien van een moertje om de magneten vast te zetten.
    Het risico om met de vastzetboutjes de wikkeling van de spoelen te raken is
    hiermee goed opgelost. Wel moeten alle boutjes en moertes goed geborgd worden
    tegen loskomen door trilling. Dit deden we met wat rode nagellak, bij gebrek
    aan Loctite borgingslak. Het monteren van de spoelen is op deze wijze ook
    heel wat komfortabeler geworden. Aangezien de 7805 regulator op het solonoid
    driverboard toch behoorlijk warm bleek te worden, voorzagen we die nu ook
    van een kleine TO220 koelvin met M3 schroefdraad. Omwille van de beperkte
    ruimte, dienden we een zeldzaam M3 boutje met een vierkante kop te gebruiken
    voor de montage.
    <Steely> terug getest en goed bevonden. Het radarboard werkte meteen
    weer feilloos. Wel is het belangrijk <Steely> pas onder spanning te
    zetten nadat de midi uitgang van het radar board verbonden is met de midi
    ingang van de robot. Zoniet wordt controller #66 immers gemist en zal <Steely>
    het vertikken.
  - 26.08.2025: Grondig nazicht van de firmware voor <Steely>. De duty
    cyle voor de spoelen kan nu nooit groter zijn dan 20%. Na elke puls is er
    nu immers een wachttijd van viermaal de duur van de puls. Later aansluiten
    van het radar board zou nu ook geen problemen meer mogen opleveren, aangezien
    de funktie van controller 66 helemaal herzien werd. Een foutafhandelingsprocedure
    voor foutieve seriele data toevoer is nu ook ingebouwd. Ook de ruststroom
    door de brugdriver konden we flink reduceren door systematisch de enable ingangen
    laag te maken waar mogelijk. In versie 1 trok elke brugdriver in rust nog
    22 mA, in de nieuwste versie konden we dit terugbrengen tot 4 mA. Bij 34 V
    voedingsspanning brachten we zo het opgenomen rustvermogen van 700 mW terug
    tot 136 mW.

  - 27.08.2025: <Steely> heeft de 24u test goed doorstaan. Hij schept
    het zelfs tot posterbeeld voor de komende maanden bij Stichting Logos.


To be done:
  - make a flightcase.

  - add more embedded compositions.



Last update:  2025-08-27
   by Godfried-Willem Raes
Technical data sheet and maintenance instructions:
  - Circuit:


  - PIC-processor for the solenoids: 18F2620. Source code for the firmware:
    Steely.bas Hex-dump for this firmware:
    Steely.hex

Radar circuit:

Overview:

For stand-alone operation, connect the DIN-plug from the radar sensor board
  to the midi-in connector on the backside of the robot. If <Steely> is
  used as an externally controlled robot, disconnect this plug and connect your
  MIDI source to the input connector. The radar board is active in all cases,
  but has no effect when disconnected from the midi-input. All wiring and wiring
  changes should be performed with the mains power off. Disconnect the IEC mains
  plug prior to wiring changes.
For programming the two microprocessors, a PICkit3 or PICkit4 programmer (Microchip)
  is required. The radar board has a programming connector, but the L298N board
  requires a chip-clip with a connector. Of course, replacing the chip on the
  board is also possible.
